Alibaba Cloud 上海リージョンとさくらのクラウド東京リージョンをBBIXで繋げてみた

こんにちは。SBクラウドの吉村です。

この記事は Alibaba Cloud Advent Calendar 2020 1日目の記事です。

qiita.com

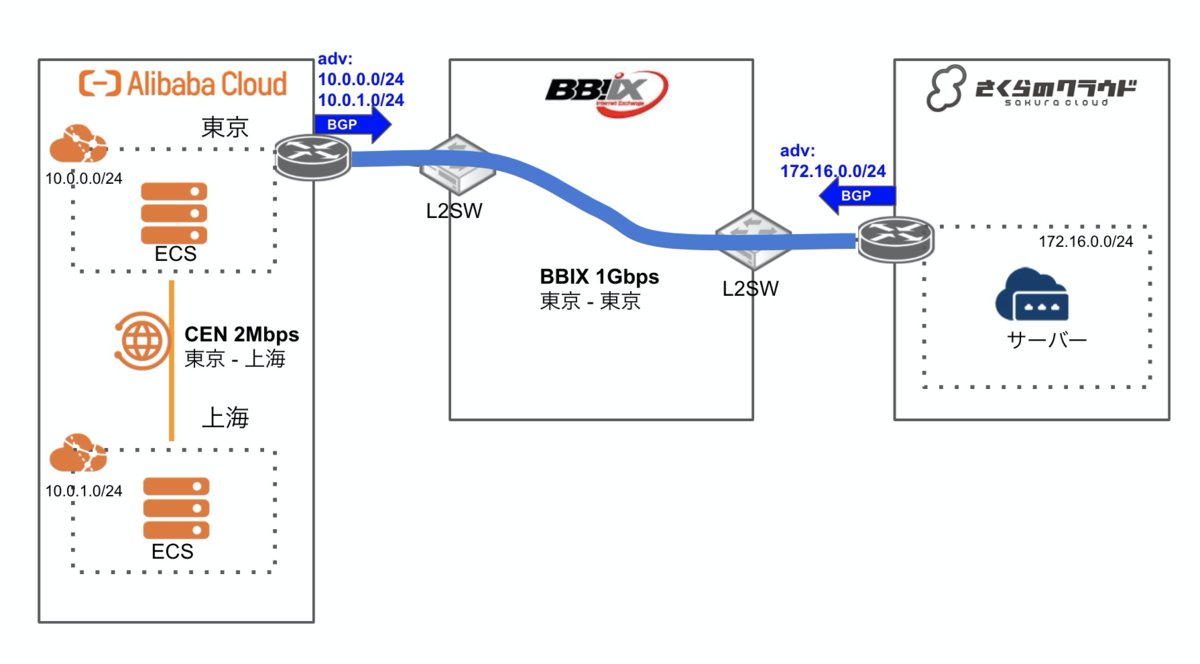

ネットワーク構成



f:id:sbc_yoshimura:20201201175616p:plain

今回このような構成を試してみました。

① Alibaba Cloud 上海リージョンとAlibaba Cloud 東京リージョンはAlibaba Cloud の国際リージョン間接続サービス CENを利用

② Alibaba Cloud 東京リージョンとさくらのクラウド東京リージョンは BBIX による L2 接続

③SBクラウドとさくらのクラウドそれぞれのネットワーク機器で、VLANとルーティング情報を広報





マルチクラウド接続の背景

バッドなニュースばかりの2020年でしたが、クラウド業界では様々な動きがありました。

クラウド好きは既にご存知かもしれないですが、7月にBBIX社がマルチクラウド接続サービスを提供開始しました。

www.bbix.net



Alibaba Cloud 東京リージョンやさくらのクラウドへの閉域接続がBBIX社より提供されていることで、複数のクラウド事業者からエンドースメントもありました。

ただし、こちらのサービスは顧客環境から複数のパブリッククラウド環境への閉域接続でして、マルチクラウド間の閉域接続ではありません。

www.bbix.net



今回試したネットワーク構成は、2020/12/1時点ではBBIX社でサービス化されていないマルチクラウド間の閉域接続を試しております。

BBIX社とさくらインターネット社の関係者が快くご協力いただき、今回の接続テストが実現しました。

この場を借りて改めてお礼申し上げます。





計測

3社でリモート会議してみて、このやり方で接続はできるだろうと3社とも考えていたのですが、案の定簡単にできました。

ここでは接続確認後に調べてみたことをいくつか紹介します。

計測方法

  1. ping
  2. qperf (ノード間の速度とレイテンシ)
  3. rsync (1M、10M、100M、1Gファイル転送)



計測対象の通信経路

 ・東京ECS <--> 東京さくらクラウドサーバ (BBIX経由)

 ・東京ECS <--> 東京さくらクラウドサーバ (インターネット経由)

 ・上海ECS <--> 東京さくらクラウドサーバ (CEN+BBIX経由)

 ・上海ECS <--> 東京さくらクラウドサーバ (インターネット経由)



計測結果 ※2020/12/01 に1回実行のみの結果です。

  東京ECS <--> 東京さくらのクラウドサーバ 上海ECS <--> 東京さくらのクラウドサーバ
パケットロス

0%(BBIX経由)

0%(インターネット経由)

0%(CEN+BBIX経由)

0%(インターネット経由)

レイテンシ

3.929ms(BBIX経由)

2.058ms(インターネット経由)

33.072ms(CEN+BBIX経由)

33.081ms(インターネット経由)

帯域

968 Mbps(BBIX経由)

96.9 Mbps(インターネット経由)

2.13 Mbps(CEN+BBIX経由)

94.4 Mbps(インターネット経由)

1GBファイル転送時間

9秒(BBIX経由)

1分26秒(インターネット経由)

1時間6分31秒(CEN+BBIX経由)

2分51秒(インターネット経由)







考察



BBIX経由の東京ECSと東京さくらのクラウドのマルチクラウド通信は約1Gbps(想定通り)

・CEN+BBIX経由の上海ECSと東京さくらのクラウドのマルチクラウド通信は約2Mbps(想定通り)

・インターネット経由の東京ECSと東京さくらのクラウド通信は約100Mbps  (想定通り)

・インターネット経由の上海ECSと東京さくらのクラウド通信は約100Mbps  (想定外!!)



こちらの想定以上に上海ECSとさくらのクラウド東京サーバまでのインターネット通信が速くて、安定もしていました。そもそも東京ECSと上海ECSのNICはインターネット速度100Mbpsピーク設定なのですが、まさか上海ECSでほぼフルで出るとは。そのため、日中間インターネットで1GBファイル転送がスムーズに出来ちゃいました。今回インターネットが想定以上に良かったため、相対的にCEN+BBIX経由の通信が遅く感じてしまいます。

しかし、CEN+BBIX経由でボトルネックになっているCEN帯域は増やせば増やすだけ速くなります。当然その分のCENコストが掛かりますが、安定した通信が必要な場合にはやはり適切でしょう。

この結果だけを見ると、上海ECSとさくらのクラウドサーバ間の通信は、大容量転送はインターネットで行い、安定した通信はCEN+BBIXで行う、というのが賢い使い方のようです。

とはいえ、今回は1度だけの測定でしたので、日中間通信のパケットロスなどは継続して測ってきたいと思います。おそらく長期的なパケットロス測定ではインターネットよりもCEN+BBIXに優位性があると推測してます。

また、今回はネットワーク部分での計測でしたが、2社のクラウドサービスの特徴を考えると色々と面白い組み合わせができそうな気がします。

時間を見つけてミドルウェアやアプリケーションなどでの検証もやってみたいと思います。





検証の詳細結果

ping 3600発

さくらのクラウドサーバから東京ECS (BBIX経由)

--- 東京ECS(BBIX経由) ping statistics ---
3600 packets transmitted, 3598 received, 0% packet loss, time 3604510ms
rtt min/avg/max/mdev = 3.738/3.929/4.627/0.105 ms

さくらのクラウドサーバから東京ECS (インターネット経由)

--- 東京ECS(インターネット経由) ping statistics ---
3600 packets transmitted, 3600 received, 0% packet loss, time 3603002ms
rtt min/avg/max/mdev = 1.902/2.058/4.450/0.085 ms

さくらのクラウドサーバから上海ECS (CEN+BBIX経由)

--- 上海ECS(CEN+BBIX経由) ping statistics ---
3600 packets transmitted, 3600 received, 0% packet loss, time 3604040ms
rtt min/avg/max/mdev = 31.730/33.072/2162.936/41.166 ms, pipe 3

さくらのクラウドサーバから上海ECS (インターネット経由)

--- 上海ECS(インターネット経由) ping statistics ---
3600 packets transmitted, 3575 received, 0% packet loss, time 3602042ms
rtt min/avg/max/mdev = 32.907/33.081/33.664/0.166 ms





qperfによるノード間の速度とレイテンシ

さくらのクラウドサーバから東京ECS (BBIX経由)

# qperf -vvs -t 60 --use_bits_per_sec 東京ECS(BBIX経由) tcp_bw tcp_lat

tcp_bw: bw = 968 Mb/sec msg_rate = 1.85 K/sec send_bytes = 7.26 GB send_msgs = 110,808 recv_bytes = 7.26 GB recv_msgs = 110,790
tcp_lat: latency = 1.65 ms msg_rate = 607 /sec loc_send_bytes = 18.2 KB loc_recv_bytes = 18.2 KB loc_send_msgs = 18,198 loc_recv_msgs = 18,197 rem_send_bytes = 18.2 KB rem_recv_bytes = 18.2 KB rem_send_msgs = 18,197 rem_recv_msgs = 18,197

さくらのクラウドサーバから東京ECS(インターネット経由)

# qperf -vvs -t 60 --use_bits_per_sec 東京ECS(インターネット経由) tcp_bw tcp_lat

tcp_bw: bw = 96.9 Mb/sec msg_rate = 185 /sec send_bytes = 727 MB send_msgs = 11,100 recv_bytes = 727 MB recv_msgs = 11,092
tcp_lat: latency = 1.53 ms msg_rate = 654 /sec loc_send_bytes = 19.6 KB loc_recv_bytes = 19.6 KB loc_send_msgs = 19,622 loc_recv_msgs = 19,621 rem_send_bytes = 19.6 KB rem_recv_bytes = 19.6 KB rem_send_msgs = 19,621 rem_recv_msgs = 19,621

さくらのクラウドサーバから上海ECS (CEN+BBIX経由)

# qperf -vvs -t 60 --use_bits_per_sec 上海ECS(CEN+BBIX経由) tcp_bw tcp_lat
tcp_bw: bw = 2.13 Mb/sec msg_rate = 4.07 /sec send_bytes = 16 MiB (16,777,216) send_msgs = 256 recv_bytes = 16 MB recv_msgs = 244
tcp_lat: latency = 16 ms msg_rate = 62.5 /sec loc_send_bytes = 1.88 KB loc_recv_bytes = 1.88 KB loc_send_msgs = 1,877 loc_recv_msgs = 1,876 rem_send_bytes = 1.88 KB rem_recv_bytes = 1.88 KB rem_send_msgs = 1,876 rem_recv_msgs = 1,876

 さくらのクラウドサーバから上海ECS (インターネット経由)

# qperf -vvs -t 60 --use_bits_per_sec 上海ECS(インターネット経由) tcp_bw tcp_lat

tcp_bw: bw = 94.4 Mb/sec msg_rate = 180 /sec send_bytes = 710 MB send_msgs = 10,827 recv_bytes = 708 MB recv_msgs = 10,798
tcp_lat: latency = 15.5 ms msg_rate = 64.7 /sec loc_send_bytes = 1.94 KB loc_recv_bytes = 1.94 KB loc_send_msgs = 1,941 loc_recv_msgs = 1,940 rem_send_bytes = 1.94 KB rem_recv_bytes = 1.94 KB rem_send_msgs = 1,940 rem_recv_msgs = 1,940





rsyncによるノード間のファイル転送速度

東京ECSからさくらのクラウドサーバに対してrsyncでリモートファイルを転送(BBIX経由)

# rsync -ahv --progress root@さくらのクラウド(BBIX経由):/root/1MB.file /root/
receiving incremental file list
1MB.file
          1.05M 100%   66.67MB/s    0:00:00 (xfr#1, to-chk=0/1)

sent 43 bytes  received 1.05M bytes  2.10M bytes/sec
total size is 1.05M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(BBIX経由):/root/10MB.file /root/
receiving incremental file list
10MB.file
         10.49M 100%  158.73MB/s    0:00:00 (xfr#1, to-chk=0/1)

sent 43 bytes  received 10.49M bytes  20.98M bytes/sec
total size is 10.49M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(BBIX経由):/root/100MB.file /root/
receiving incremental file list
100MB.file
        104.86M 100%  119.76MB/s    0:00:00 (xfr#1, to-chk=0/1)

sent 43 bytes  received 104.88M bytes  69.92M bytes/sec
total size is 104.86M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(BBIX経由):/root/1GB.file /root/
receiving incremental file list
1GB.file
          1.05G 100%  100.41MB/s    0:00:09 (xfr#1, to-chk=0/1)

sent 43 bytes  received 1.05G bytes  99.89M bytes/sec
total size is 1.05G  speedup is 1.00

東京ECSからさくらのクラウドサーバに対してrsyncでリモートファイルを転送(インターネット経由)

# rsync -ahv --progress root@さくらのクラウド(インターネット経由):/root/1MB.file /root/
receiving incremental file list
1MB.file
          1.05M 100%   76.92MB/s    0:00:00 (xfr#1, to-chk=0/1)

sent 43 bytes  received 1.05M bytes  299.70K bytes/sec
total size is 1.05M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(インターネット経由):/root/10MB.file /root/
receiving incremental file list
10MB.file
         10.49M 100%   16.26MB/s    0:00:00 (xfr#1, to-chk=0/1)

sent 43 bytes  received 10.49M bytes  6.99M bytes/sec
total size is 10.49M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(インターネット経由):/root/100MB.file /root/
receiving incremental file list
100MB.file
        104.86M 100%   11.83MB/s    0:00:08 (xfr#1, to-chk=0/1)

sent 43 bytes  received 104.88M bytes  11.04M bytes/sec
total size is 104.86M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(インターネット経由):/root/1GB.file /root/
receiving incremental file list
1GB.file
          1.05G 100%   11.53MB/s    0:01:26 (xfr#1, to-chk=0/1)

sent 43 bytes  received 1.05G bytes  11.99M bytes/sec
total size is 1.05G  speedup is 1.00

上海ECSからさくらのクラウドサーバに対してrsyncでリモートファイルを転送(CEN+BBIX経由)

# rsync -ahv --progress root@さくらのクラウド(CEN+BBIX経由):/root/1MB.file /root/
receiving incremental file list
1MB.file
          1.05M 100%  338.40kB/s    0:00:03 (xfr#1, to-chk=0/1)

sent 43 bytes  received 1.05M bytes  233.10K bytes/sec
total size is 1.05M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(CEN+BBIX経由):/root/10MB.file /root/
receiving incremental file list
10MB.file
         10.49M 100%  264.40kB/s    0:00:38 (xfr#1, to-chk=0/1)

sent 43 bytes  received 10.49M bytes  265.53K bytes/sec
total size is 10.49M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(CEN+BBIX経由):/root/100MB.file /root/
receiving incremental file list
100MB.file
        104.86M 100%  257.18kB/s    0:06:38 (xfr#1, to-chk=0/1)

sent 43 bytes  received 104.88M bytes  262.54K bytes/sec
total size is 104.86M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(CEN+BBIX経由):/root/1GB.file /root/
receiving incremental file list
1GB.file
          1.05G 100%  256.57kB/s    1:06:31 (xfr#1, to-chk=0/1)

sent 43 bytes  received 1.05G bytes  262.70K bytes/sec
total size is 1.05G  speedup is 1.00

上海ECSからさくらのクラウドサーバに対してrsyncでリモートファイルを転送(インターネット経由)

# rsync -ahv --progress root@さくらのクラウド(インターネット経由):/root/1MB.file /root/
receiving incremental file list
1MB.file
          1.05M 100%    6.67MB/s    0:00:00 (xfr#1, to-chk=0/1)

sent 43 bytes  received 1.05M bytes  190.72K bytes/sec
total size is 1.05M  speedup is 1.00


# rsync -ahv --progress root@さくらのクラウド(インターネット経由):/root/10MB.file /root/
receiving incremental file list
10MB.file
         10.49M 100%   10.85MB/s    0:00:00 (xfr#1, to-chk=0/1)

sent 43 bytes  received 10.49M bytes  4.20M bytes/sec
total size is 10.49M  speedup is 1.00



# rsync -ahv --progress root@さくらのクラウド(インターネット経由):/root/100MB.file /root/
receiving incremental file list
100MB.file
        104.86M 100%   10.79MB/s    0:00:09 (xfr#1, to-chk=0/1)

sent 43 bytes  received 104.88M bytes  9.99M bytes/sec
total size is 104.86M  speedup is 1.00



# rsync -ahv --progress root@さくらのクラウド(インターネット経由):/root/1GB.file /root/
receiving incremental file list
1GB.file
          1.05G 100%    5.82MB/s    0:02:51 (xfr#1, to-chk=0/1)

sent 43 bytes  received 1.05G bytes  6.08M bytes/sec
total size is 1.05G  speedup is 1.00





それではまた明日のAdvent Calendar をお楽しみに!
