IoT Studioで公開APIを作ってみた

techblog ai-iot try-error

こんにちは！エンジニアの豹です。

今回はIoT Studioを使って、公開APIの作成を試してみました。

IoT Studioで公開APIを作る

IoT Studioは、公開APIを作成する機能を提供します。 公開APIを介して、Alibaba Cloud IoT Platform上のデータはAppKeyおよびAppSecret認証なしで取得できます。 この記事では、公開APIを作成する開発プロセスについて説明します。

開発内容

公開APIは、IoT Studioのサービスオーケストレーションによって作成され、HTTP リクエストとHTTP レスポンスの形式で呼び出し方式をサポートしています。 直接に作成した「HTTPリクエスト/HTTPリターン」ペアと比較して、公開APIは認証にAppKeyとAppSecretを必要とせず、パブリックネットワークアクセスをサポートします。

開発プロセス

ステップ1　テンプレートを利用して公開APIを作成する

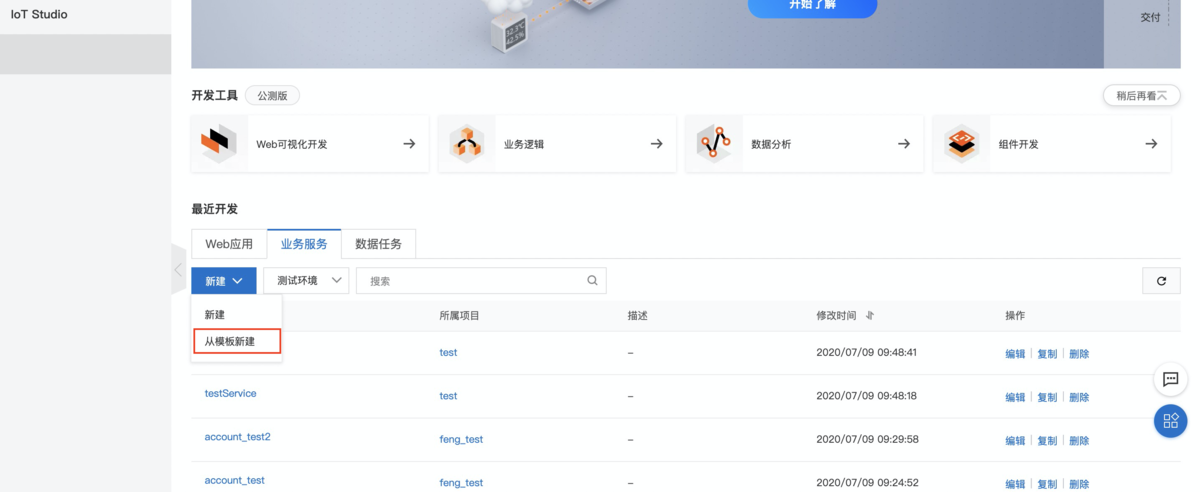

次の図に示すように、IoT Studioのプロジェクト管理ページで、テンプレートから新規ビジネスサービスを作成する方法を選択します。

f:id:sbc_fengqi:20200930205712p:plain

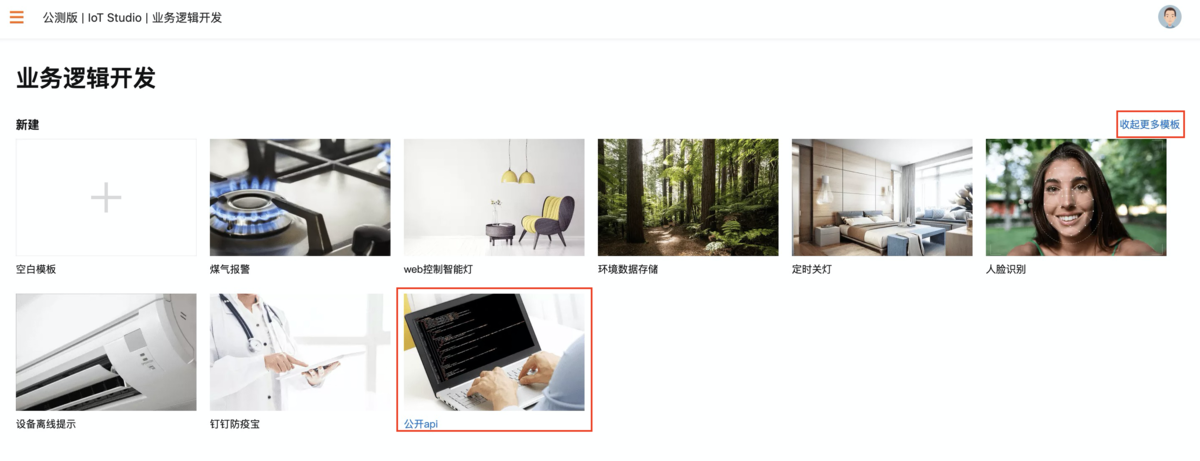

次の図に示すように、右上隅にあるテンプレートをクリックして展開し、最後のテンプレートである公開APIを見つけます。

f:id:sbc_fengqi:20200930210254p:plain

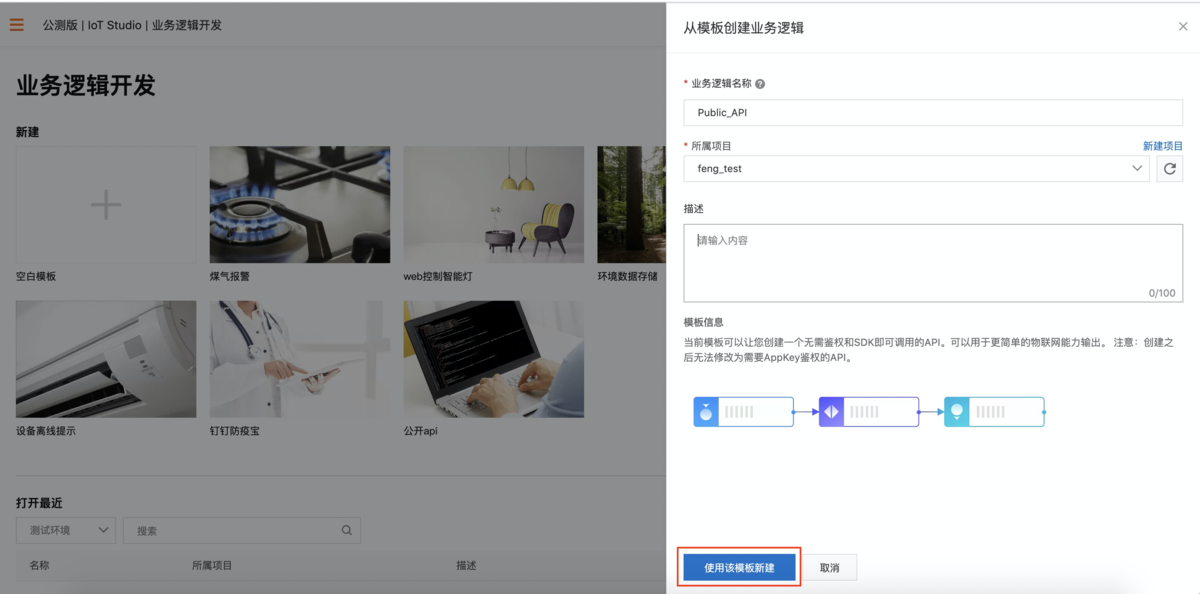

ビジネスロジックの名前は任意です。テンプレート説明情報からわかるように、このテンプレートを使用して作成するビジネスサービスには、HTTPリクエスト、スクリプト、およびHTTPリターンの3つのノードが含まれています。 このテンプレートを使用して新規作成をクリックします。

f:id:sbc_fengqi:20200930211300p:plain

ステップ2　ノードを構成する

作成が完了すると、自動的にサービスエディタページにジャンプします。 ノードを順番に構成してみましょう。

  • HTTPリクエストノード：

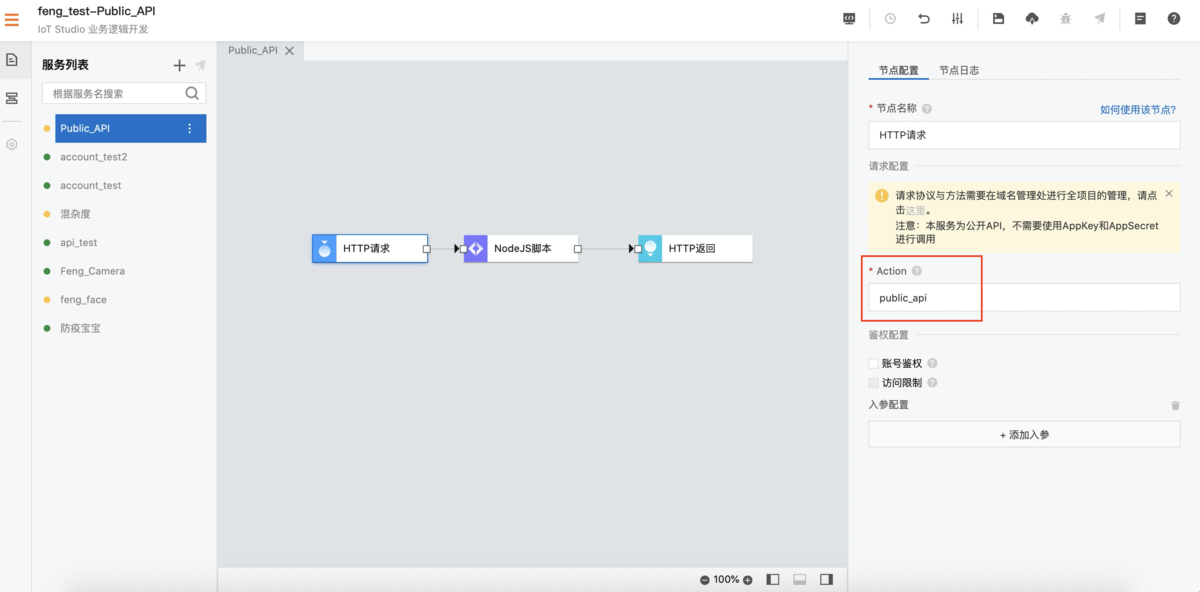

次の図にノード構成を示します。アクションパラメーターはpublic_apiにします。

f:id:sbc_fengqi:20200930213506p:plain

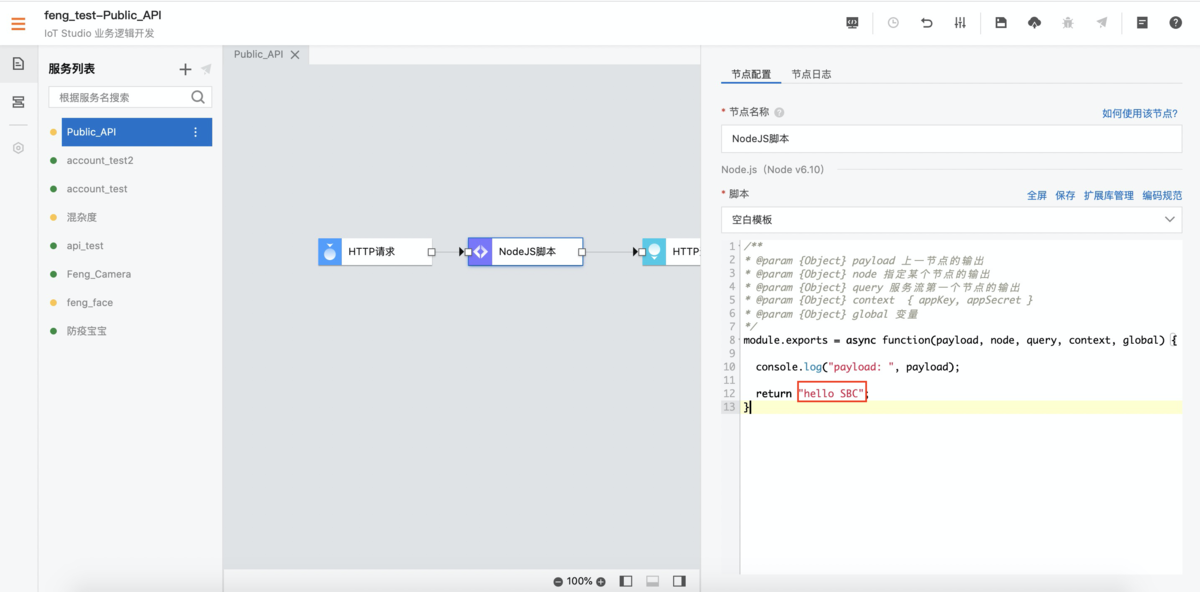

  • Node.jsスクリプトノード：

次の図にノード構成を示します。戻り値のペイロードの内容を”hello SBC”に変更します。

f:id:sbc_fengqi:20200930214401p:plain

HTTPリターンノードを変更する必要はありません。今回はデフォルト設定のままにしておきます。

右上隅にある[保存]をクリックして、ビジネスサービスをデプロイおよび公開します。

ステップ3　APIドメイン名を取得する

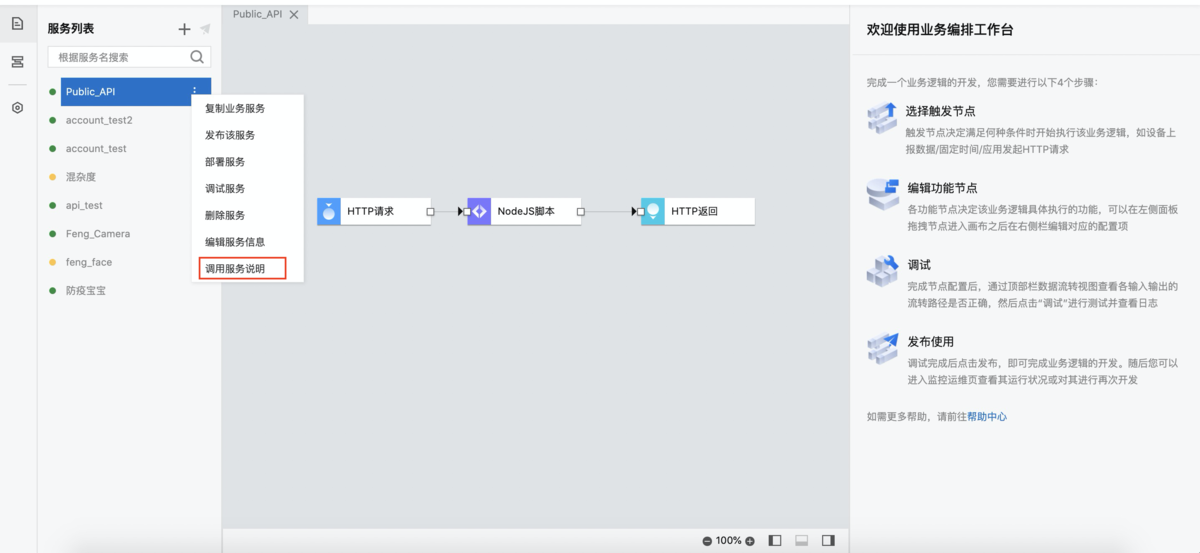

サービスリストで新しく作成したサービスを右クリックし、[サービス呼び出し説明]を選択します。

f:id:sbc_fengqi:20200930215543p:plain

次の図に示すように、サービスの詳細ページがポップアップ表示されます。

f:id:sbc_fengqi:20200930220503p:plain

API Pathは、APIを呼び出すためのドメイン名です。行の最後にある[コピー]をクリックします。

注意

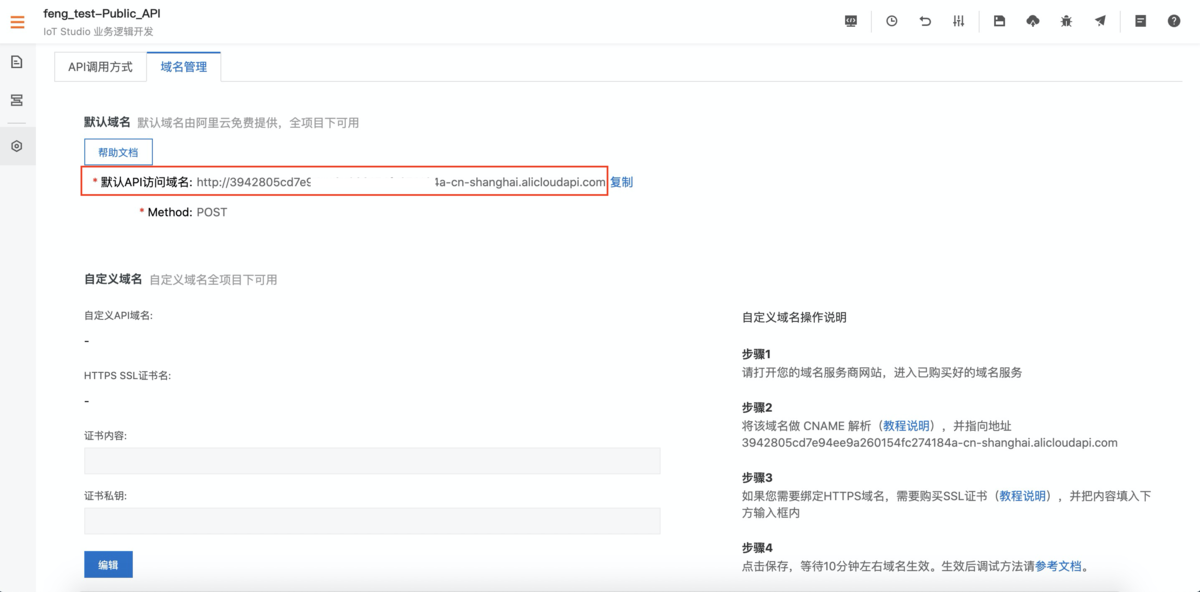

次の図に示すように、ドメイン名アドレスはドメイン名管理ページにもあります。

f:id:sbc_fengqi:20200930221211p:plain

デフォルトのAPIアクセスドメイン名として表示されますが、このドメイン名はAPIを呼び出すためのドメイン名ではありません。ご注意ください。

筆者は、このドメイン名がAPIを呼び出すためのドメイン名と誤解し、テストリクエストのステータスは400であり、長い時間を無駄にしました。

ステップ4　パラメータを取得する

STEP2のところでは、HTTPリクエストノードにパラメーターを追加しませんでしたが、これは、このAPIへのリクエストがパラメーターを必要としないことを意味するものではありません。

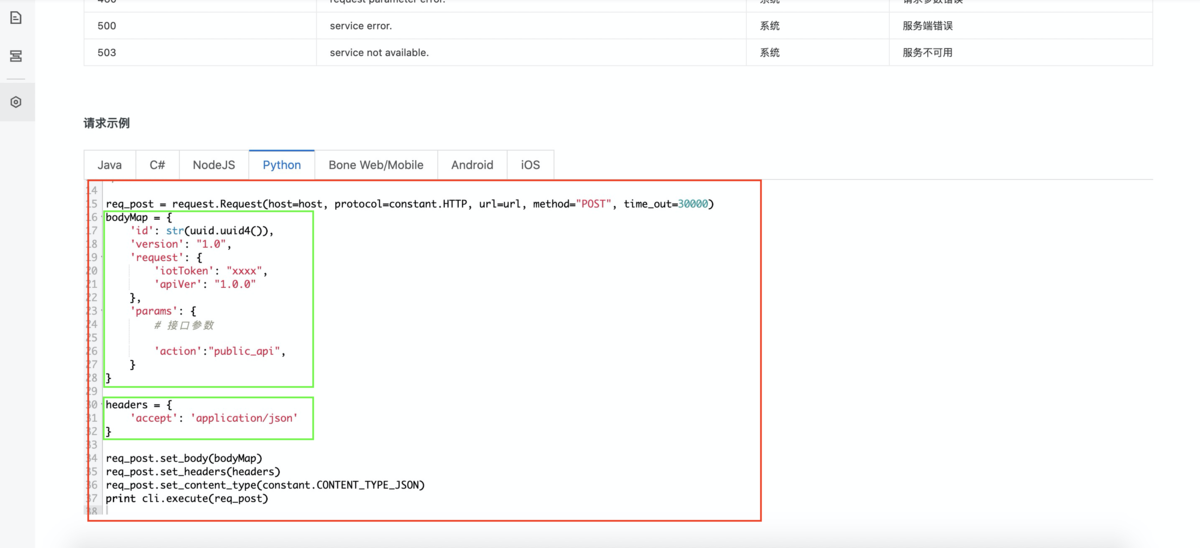

次の図に示すように、サービスの詳細ページを下にスクロールすると、リクエストの例を見つけます。これは、APIを呼び出すためのサンプルコードです。今回はより直感的なPythonバージョンに切り替えてみます。

f:id:sbc_fengqi:20200930223058p:plain

コード内のbodyMapとHeadersの宣言は、それぞれリクエストボディ情報とリクエストヘッダー情報を表します。

  • bodyMapの内容は次のとおりです：
{
    'id': str(uuid.uuid4()),
    'version': "1.0",
    'request': {
        'iotToken': "xxxx",
        'apiVer': "1.0.0"
    },
    'params': {
        # インタフェース パラメータ

        'action':"public_api",
    }
}

uuidモジュールは、使用されているネットワークカードと時間情報に従ってランダムな文字列を生成するために使用されます。 ここでは、サンプルコードに基づいて提供する必要のあるパラメーター情報を知る必要があるため、ランダムな文字列に置き換えることができます。 改行とコメントを削除し、次のように構成します： {'id':'random_id','version': "1.0",'request': {'iotToken': "xxxx",'apiVer': "1.0.0"},'params': {'action':"public_api"}}

  • headerの内容は次のとおりです：
{
    'accept': 'application/json'
}

つまり、ヘッダーに次のようなキー値を追加する必要があります： 'accept'： 'application / json'

別のパラメータ

ヘルプドキュメントによると、次のように、HTTPリクエストのBodyにパラメータを追加する必要があります。

{'params':{'action':'public_api'},'request':{'apiVer':'1.0.0'},'version':'1.0','id': 12}

また、リクエストヘッダー情報で、application/json という MIME タイプを指定する必要があります。

ステップ5　POSTMANを使用してリクエストをテストします

これですべての準備が整いました。POSTMANを使用して実際にAPIをテストしましょう。

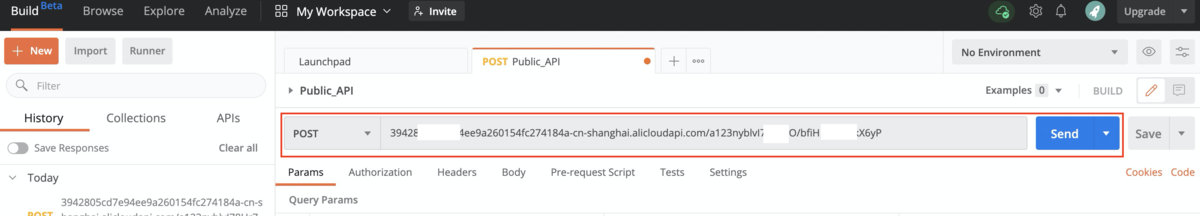

POSTMANを起動し、次の図に示すように新しいHTTPリクエストを作成しておきます：

f:id:sbc_fengqi:20200930231333p:plain

リクエスト方法はPOSTで、ドメイン名はSTEP3で取得したドメイン名を使用します。リクエストパラメータの設定に関して、二つ方法があります。

方法一：

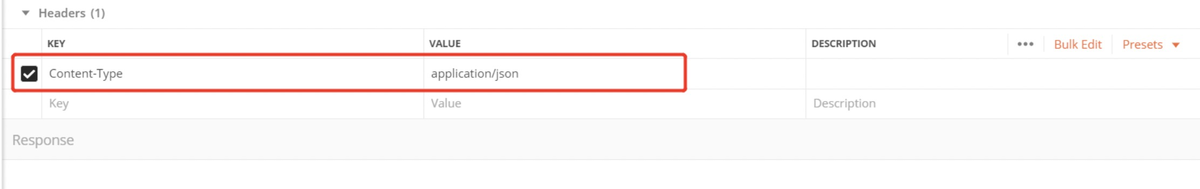

次の図に示すように、Body要素の情報をヘッダーに追加します。

f:id:sbc_fengqi:20200930232123p:plain

application / jsonは、POSTMANによって事前提供されたMIME タイプに属していないためです。 Bodyタブで、フォーマットをrawとして選択し、STEP4で取得したパラメーターをBody情報に貼り付けます。詳細は以下になります：

f:id:sbc_fengqi:20200930232456p:plain

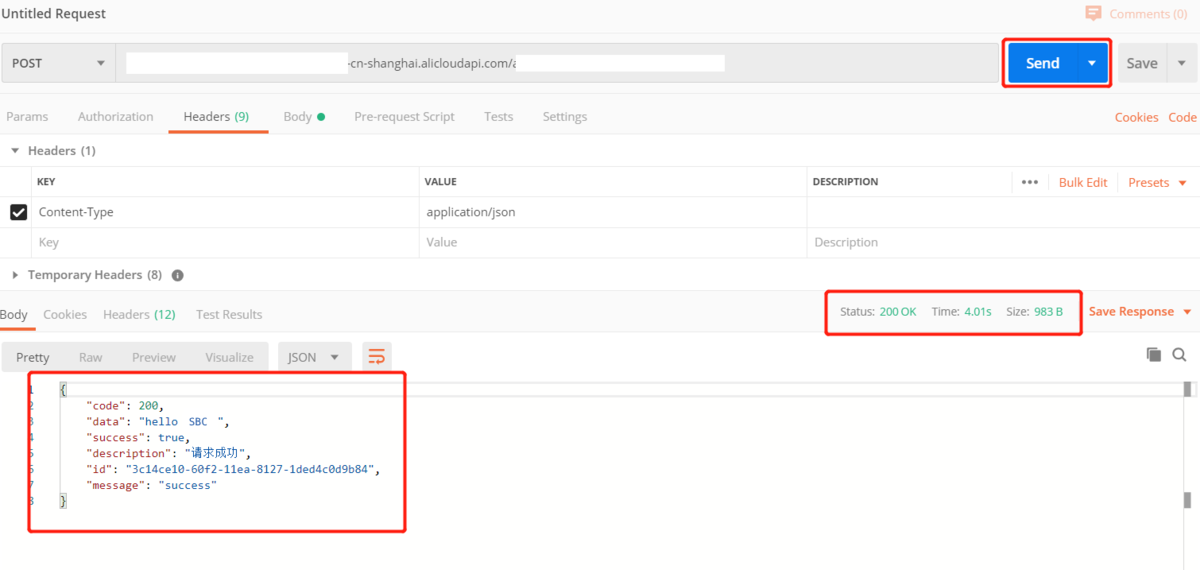

すべての準備ができたら、[Send]をクリックして、次のように結果を返します。

f:id:sbc_fengqi:20201020151758p:plain

戻り値は「hello SBC」です。これは、サービス開発のノード構成の内容と一致しています。 リクエストは成功しました。

方法二：

同じ手順で、図に示すように新しいリクエストを作成します。

f:id:sbc_fengqi:20200930234007p:plain

今回の入力はヘッダーのキー名をAcceptとし、キー値は変更しません。

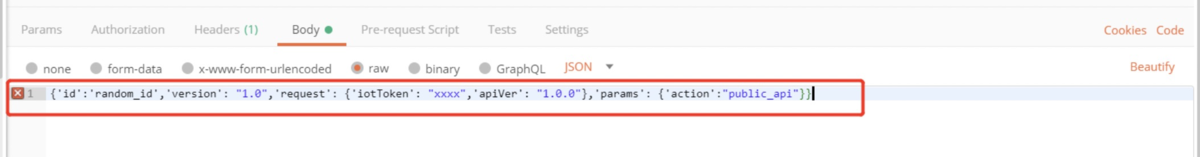

図に示すように、Bodyの内容を入力します。

f:id:sbc_fengqi:20200930234338p:plain

[Send]をクリックして、次のように結果を返します：

{
     "code": 　200,
     "data": 　"hello SBC ",
     "success": 　true,
     "description":　"請求成功"
     "message":　"success"
}

上記の2つのパラメータ入力方法は両方とも実行可能です。

まとめ

ここまでは、IoT Studioを使って、公開APIの作成が終了になります。

Alibaba Cloud IoT paltformにおいては、公開APIは認証にAppKeyとAppSecretを必要とせず、パブリックネットワークアクセスもサポートします。

汎用性の高い機能を一部公開し、外部から手軽に利用できるようにする仕組みになります。非常に便利ですね。

最後までお読みになり、ありがとうございます。
