VPN GatewayのIPsec接続をCloud Monitorで監視・通知する

皆さんこんにちは。ご覧いただきありがとうございます!
ソリューションアーキテクトの浜田です。

先日こちらのテックコラムでAlibaba CloudのVPN Gatewayについてご紹介しましたが、本記事はクラウド側でIPsec接続の監視をしたい、さらには通知をメールでできるようにしたい方にオススメです。

日中間ネットワークについてのテックコラムはコチラ www.sbcloud.co.jp


構成概要

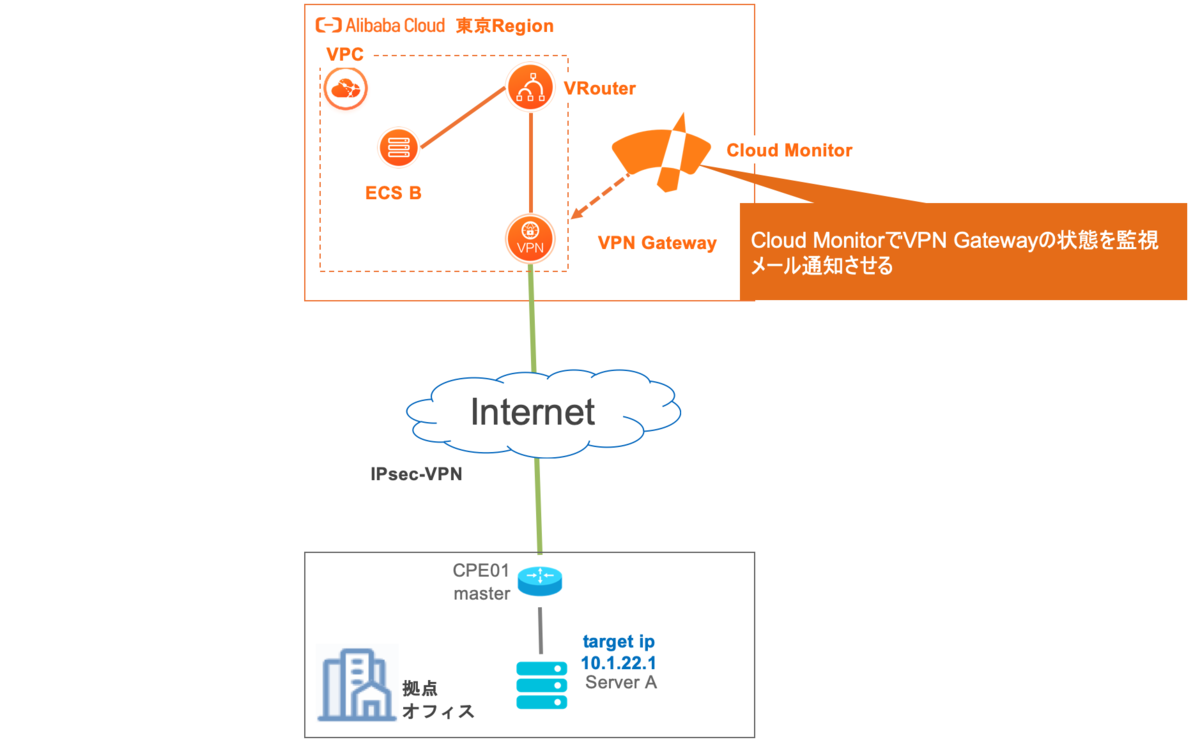

今回はVPN Gatewayと拠点ルータをIPsecで接続し、Cloud Monitorで監視と通知を実現します。
Cloud MonitorはAlibaba Cloud上で無料で利用できます!

f:id:sbc_naret:20200916165522p:plain
基本構成

Cloud Monitorで監視できるVPN Gatewayの状態は以下の項目です。
・ipsec_health_check_failed(ヘルスチェック失敗)
・ipsec_phase1_nego_failed(フェーズ1失敗)
・ipsec_phase2_nego_failed(フェーズ2失敗)
・ipsec_health_check_success(ヘルスチェック成功)
・ipsec_phase1_nego_success(フェーズ1成功)
・ipsec_phase2_nego_success(フェーズ2成功)

ヘルスチェックの状態を監視したい場合はヘルスチェックの設定が必要になりますので、こちらの記事をご参考ください。

https://www.sbcloud.co.jp/entry/2020/09/16/172621?hl=ja


Cloud Monitorの設定

まずは通知用でアラーム送信先を設定します。

CloudMonitor > アラームサービス > アラーム送信先の設定
f:id:sbc_naret:20200916162926p:plain ①任意の名前を入力
②アラートを受信したいメールアドレスを入力
③認証コードの送信をクリック
④上記メールアドレスに届いた認証コードを入力し、保存をクリック

※Ding ロボットを使うとAlibabaが無料で公開しているチャットツール、 DingTalkにアラートを送信できます。(任意)

CloudMonitor > アラームサービス > 送信先グループを作成 f:id:sbc_naret:20200916163418p:plain ①任意のグループ名を入力
②送信先の選択で受信したい連絡先を左のリストから右に移し、確定

次に監視項目を設定します。

CloudMonitor > Dashboard > イベントモニタリング > アラームルール > システムイベント > イベントアラーム作成 f:id:sbc_naret:20200916163640p:plain ①任意のアラームルール名称を入力
②製品タイプはVPNゲートウェイを選択
③アラートを受信したいイベント名を選択
④アラートを受信したい連絡先グループを選択し、確定

これでCloud MonitorによるIPsec接続の監視・通知設定は完了です。

通知メールの確認

参考までにヘルスチェックが切れた際の通知メールの例を載せます。 f:id:sbc_naret:20200916164537p:plain ①イベント名
②IPsec接続ID

おわりに

Cloud Monitorを使えば簡単にVPN GatewayのIPsec接続監視、メール通知が可能です。
無料で使えるので試してみてはいかがでしょうか。
